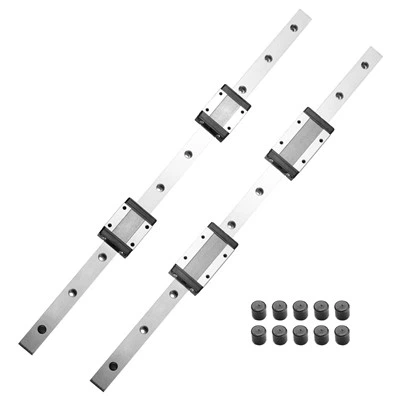

קרונות מיסבים כדוריים ומסילות הדרכה הם מוצרי הליבה של Lishui Hengyuan Bearing Manufacturing Co., Ltd., שתוכננו במיוחד עבור ציוד אוטומציה תעשייתי-בדיוק-גבוהה. באמצעות-חומרי פלדה נושאת וסגסוגת באיכות גבוהה, באמצעות השחזה מדויקת, טיפול התקשות ותהליכי איטום מרובים, מושגים ביצועי תנועה ליניארית של חיכוך נמוך, קשיחות גבוהה וחיי שירות ארוכים. כשילוב הזהב של מערכות הילוכים מדויקות, המסילות תואמות לכלי מכונת CNC, רובוטים תעשייתיים, ציוד רפואי וקווי ייצור אוטומציה 3C, מה שמבטיח פעולה חלקה וללא רעשים של הציוד, דיוק מיקום חוזר גבוה ומסייע בשיפור כפול של יעילות ואיכות הייצור.
דגשים במוצר
מחוון מוביל ליניארי כדורי, כמרכיב הליבה של תמסורת התעשייה המודרנית, עיקרי המוצר שלו סובבים סביב ביצועי ליבה כגון דיוק גבוה, עומס גבוה, חיכוך נמוך, חיים ארוכים ואינטליגנציה
מיקום דיוק גבוה
קרונות המיסב הכדורי ומסילות ההנחיה מאמצים עיצוב מחזור כדור בן ארבעה עמודים, עם רמות עומס מראש מתכווננות (קל/בינוני/כבד) ומקדם חיכוך נמוך עד 0.001, משיגים דיוק מיקום חוזר ונשנה ברמת מיקרומטר ועמידה בדרישות של עיבוד ובדיקה מדויקת.
קיבולת עומס סופר
המעקה המנחה עבר טיפול התקשות עמוק (HRC58-62), עם עומס דינמי של 15kN ועומס סטטי העולה על 30kN, מתאים לתרחישי חוזק- גבוהים כגון ציוד הטבעה כבד וקווי לוגיסטיקה אוטומטיים.
התאמה מודולרית וגמישה
המחוון תומך במבני התקנה עם אוגן ומרובעים, וניתן לחבר את מסילת ההדרכה בחופשיות לאורך של 30 מטר, תואם לפריסות מכניות מורכבות ולהגדיל את יעילות ההתקנה ב-40%.
ביצועי הגנה לטווח ארוך
המחוון מגיע כסטנדרט עם מכסי קצה אטומים מרובים- ומגרדים נגד אבק- (הגנה ברמת IP54), ומשטח המסילה מצופה בכרום קשיח או מושחר כדי לעמוד ביעילות בפני אבק, שמן וסביבות לחות, ומאריך את תוחלת החיים שלו ביותר מפי שלושה.
מידע על פרמטר מוצר
תיאור מוצרים
המפעל שלנו
אנו מספקים שירותי מוצר מותאמים אישית
אישור דרישה
חבר פרמטרי ליבה כגון עומס, דיוק ותנאי עבודה; להעריך בו זמנית את תאימות התהליך, העלות וזמן ההובלה כדי לאשר את הרציונליות של הדרישות.
ייצור
בחר חומרים כגון SUJ2/פלדת אל חלד ובדיקה נכנסת מלאה; לבצע שחיקה מדויקת של מסלולים ליניאריים (הבטחת ישרות של פחות מ-0.003 מ"מ/מ"ר או שווה ל-0.003 מ"מ/מ"ר), להתאים אישית את המחוונים ולבסוף להרכיב ולהתאים עומס מראש בסביבה נקייה.
ייצור ואימות פיילוט
הפק 3-5 סטים של דוגמאות בקבוצות קטנות; לספק ללקוחות לבדיקת יציבות פעולה ודיוק בציוד בפועל; כוונון עדין של תהליכים עבור בעיות כגון שיבוש וסחף.
משלוח ושירות לאחר-מכירות
ביצוע בדיקת איכות דגימה במהלך ייצור המוני כדי להבטיח עקביות; מסירה עם אריזת ואקום ודו"ח בדיקה מצורף; לספק הנחיות התקנה ותגובה 24 שעות ביממה לטיפול בתקלות
שאלות נפוצות
לאילו שלבים עיקריים יש לשים לב בעת התקנת מחוון מוביל ליניארי כדורי?
ההתקנה חייבת לפעול לפי העיקרון של "התאמה לתאריך ← קיבוע לרוחב ← הידוק סימטרי": ראשית, נקה את מסילת המנחה ואת משטח ההרכבה כדי להסיר שמן נגד-חלודה, כתמים ומזהמים; הצמד את משטח הנתון של מסילת ההובלה בחוזקה אל משטח מכלול כלי המכונה, וקבע אותו קלות- מראש עם ברגים; השתמש בהתקן גיבוי צדדי כדי להפוך את משטח הנתון של מסילת ההובלה למצע כדי להתאים היטב את הצד של המכונה, לסחוט היטב את הצד של המכונה; ברגים ברצף צולב מהאמצע לשני הקצוות כדי למנוע עיוות שנגרם על ידי כוח- חד צדדי הערה: תקני מומנט הברגים משתנים לפי מותג, אז עיין במדריך המוצר בכוח, אחרת הדיוק וחיי השירות יושפעו ישירות.
כיצד לשפוט אם התקנת מסילת ההדרכה מתאימה?
לאחר ההתקנה נדרשות הבדיקות הבאות: המחוון נע ללא חסימה ובהתנגדות אחידה לאורך כל התהליך; שגיאת ההקבלה של מסילה המנחה שזוהתה על ידי מד מפלס היא פחות או שווה ל-0.1 מ"מ/מ'; אין רעש חריג בעת החלקה ידנית של המחוון, ואין תנועה ברורה לאחר עצירה. אם נמצאה התנגדות מקומית מוגברת, ייתכן שהדבר נובע מהתאמה לקויה של משטח הנתון או משאריות חומר זר, ונדרשים פירוק ובדיקה מחדש-.
מהן הסיבות לשיבוש המחוונים או לפגיעה מדויקת?
הסיבות השכיחות כוללות: ① סיכה לא מספקת המובילה לחיכוך יבש; ② כשל בהתקני הגנה המאפשרים כניסת סיבי ברזל/אבק למעקה המנחה; ③ עומסים כבדים לטווח ארוך- הגורמים לבלאי מסילה; ④ התפשטות והתכווצות תרמית וכתוצאה מכך שינויים במרווח ההתאמה. ראשית, בדוק את ביצועי האיטום של מכסה המגן (רוחב הרשת של מכסה המתכת חייב להיות < 12.5 מ"מ), נקה אותו ולאחר מכן בצע בדיקות שימון מחדש.- אם חריגות נמשכות, יש צורך לבדוק את מקביליות מסילת המדריך ואת מצב האלמנטים המתגלגלים.
כיצד להאריך את חיי השירות של מסילות הדרכה?
בנוסף לשימון והגנה סטנדרטיים, יש להימנע מהדברים הבאים:① עומסי פגיעה העולים על 150% מהעומס המדורג;②-התנעה-גבוהה ללא מצב של עומס מראש;③ שגיאת שטוחות של משטח ההרכבה > 0.05 מ"מ/מ"ר. בדוק באופן קבוע את מרווח המחוון של כל 0 ק"מ. כאשר המרווח עולה על 0.02 מ"מ, יש להחליף את המחוון או את מסילת ההדרכה.
